Opis:

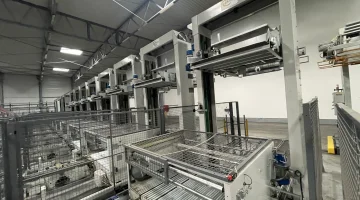

Sorma PAL 108D Instalacja paletyzatora z 3 paletyzatorami

Maszyny ustawione były w linii z 8 maszynami, które automatycznie podawały i spinały palety listwami narożnymi za pomocą mobilnego wahadłowca.
Ten paletyzator z przenośnikiem łańcuchowym będzie również sprzedawany oddzielnie. I może działać jako samodzielna maszyna, gdy jest używany bez łańcucha paletowego.

• Z przenośnikiem łańcuchowym wyładowczym

PAL-108D w skrócie

• Do 1180 pudełek na godzinę
• Automatycznie układa pudełka i skrzynki na paletach
• Regulowane, wstępnie ustawione konfiguracje
• Płyty chowane i zaciski pneumatyczne
• Pasuje do: pudeł i skrzynek tekturowych, pudeł i skrzynek plastikowych, pudeł i skrzynek drewnianych

Możliwości palet i skrzyń:

• Palety 100 x 120 cm
  • pudełko / talerze 30 x 50 cm
    • 1180 pudełek/godzinę
    • Strona podająca 30 cm
  • pudełko / talerze 40 x 60 cm
    • 900 pudełek/godzinę
    • Strona wejściowa 40 cm
  • pudełko / talerze 30 x 40 cm
    • 1120 pudełek/godzinę
    • Strona podająca 30 cm
• Palety 80 x 120 cm
  • pudełko / talerze 30 x 40 cm
    • 1180 pudełek/godzinę
    • Strona podająca 30 cm
  • pudełko / talerze 40 x 60 cm
    • 760 pudełek/godzinę
    • Strona wejściowa 40 cm
  • pudełko / talerze 30 x 50 cm
    • 820 pudełek/godzinę
    • Strona podająca 30
• Palety 106 x 100 cm (tylko w wersji PAL-108D 120x120)
  • pudełko / talerze 33 x 50 cm
    • 870 pudełek/godzinę
    • Strona podająca 33 cm
• Palety 112 x 112 cm (tylko w wersji PAL-108D 120x120)
  • wzór z wolną pionową sekcją środkową
  • pudełko / talerze 31 x 50 cm
    • 900 pudełek/godzinę
    • Strona podająca 31 cm
• Palety 120 x 120 cm (tylko w wersji PAL-108D 120x120)
  • pudełko / talerze 40 x 60 cm
    • 1000 pudełek/godzinę
    • Strona wejściowa 40 cm

Opcje podawania i odbierania palet w maszynach paletyzujących Sorma PAL Z pewnymi modyfikacjami maszyny paletyzujące Sorma PAL oferują różne opcje podawania i odbierania palet. W zależności od pożądanego poziomu automatyzacji i liczby maszyn można zastosować różne rozwiązania.

Wspólny system podawania palet

Te maszyny paletyzujące wcześniej działały z systemem współdzielonego podawania palet, składającym się z pomostu z dźwigiem i wózka paletowego dostarczającego puste palety do wielu paletyzatorów. Ten system jest dostępny tylko jako funkcja opcjonalna – patrz numer referencyjny 16252408003 – i tylko przy zakupie co najmniej trzech paletyzatorów.

Obecnie oferowane paletyzatory nie są wyposażone w standardowy podajnik palet. W standardzie znajduje się przenośnik łańcuchowy odbiorczy dla pełnych palet. Jednak bez systemu do podawania pustych palet ten przenośnik odbiorczy nie nadaje się do użytku.

Opcje podawania na pustych paletach

1.Ręczne podawanie za pomocą wózka paletowego lub widłowego

Najprostsza metoda: palety są umieszczane lub zdejmowane ręcznie za pomocą wózka paletowego lub widłowego.

• Przenośnik łańcuchowy nie jest używany i nie jest zainstalowany w tym rozwiązaniu.
• Wysokość płyty musi zostać dostosowana do niższej pozycji. Można to zrobić, przesuwając łańcuch o kilka zębów na zębatce.
• Nie są wymagane żadne dodatkowe komponenty.

2. Automatyczne podawanie za pomocą przenośnika łańcuchowego lub rolkowego Dodatkowy napędzany przenośnik łańcuchowy lub rolkowy umieszczony jest przed istniejącym przenośnikiem odbiorczym, z boku płyty formującej i stołu obrotowego.

• Puste palety są pojedynczo umieszczane na tym przenośniku.
• Maszyna automatycznie podaje pustą paletę, gdy jest to potrzebne, i rozładowuje pełne palety.
• Wymagane modyfikacje: dodatkowy przenośnik łańcuchowy lub rolkowy + modyfikacje instalacji elektrycznej w maszynie.

3. W pełni automatyczne rozładowywanie palet z magazynkiem palet Rozszerzenie opcji 2, obejmujące magazynek palet i rozładowarkę palet.

• Do magazynu trafia stos pustych palet.
• Urządzenie do rozładunku palet automatycznie podaje pojedyncze palety na przenośnik.
• W przypadku tej opcji zalecana jest współpraca ze specjalistycznym partnerem Sorma.

4. Centralne podawanie za pomocą wahadłowego systemu paletowego dla wielu maszyn

• Idealny do ustawiania kilku paletyzatorów w rzędzie
• Transporter paletowy transportuje puste palety z centralnego punktu do wszystkich maszyn.
• Jest to ten sam system, który był wcześniej stosowany w tych paletyzatorach.
• Zaleta: dostępność używanych podzespołów, co sprawia, że inwestycja jest przystępna cenowo.

Fakultatywny:

• Magazyn paletowy z przenośnikiem wahadłowym
  • W przypadku zakupu co najmniej 3 paletyzatorów istnieje możliwość dokupienia systemu transportu palet i ich dostawy.

Automatyczny paletyzator, który układa drewniane, plastikowe lub tekturowe pudełka i skrzynki na paletach. Obrotowy podajnik i rolki PAL-108D kierują produkty do wstępnie ustawionych konfiguracji do układania w stosy.

Po dodaniu każdej warstwy wysuwana płyta i pneumatyczne zaciski przesuwają kolejną warstwę na odpowiednią pozycję i opuszczają ją do pozycji układania w stos.

Urządzenie PAL-108D można skonfigurować tak, aby układało w stosy ciężkie, zbyt ciężkie kartony, niestabilne pudełka i skrzynki oraz palety eksportowe o różnych konfiguracjach warstw.
