Description:

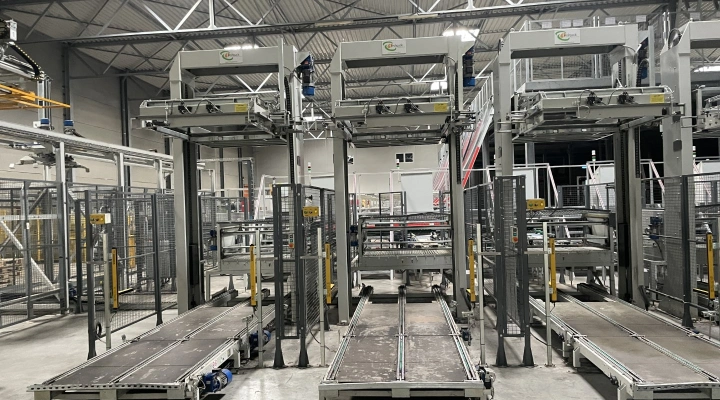

Sorma PAL 108D Installation de palettisation avec 3 palettiseurs

Les machines étaient alignées avec 8 machines, alimentant et cerclant automatiquement les palettes avec des lattes d'angle à l'aide d'une navette mobile.
Ce palettiseur avec convoyeur de sortie à chaîne est également vendu séparément. Il peut fonctionner de manière autonome lorsqu'il est utilisé sans la chaîne à palettes.

• Avec convoyeur de déchargement à chaîne

PAL-108D en un coup d'œil

• Jusqu'à 1180 boîtes par heure
• Empile automatiquement les boîtes et les caisses sur des palettes
• Configurations prédéfinies réglables
• Plaques rétractables et pinces pneumatiques
• Convient pour : boîtes et caisses en carton, boîtes et caisses en plastique, boîtes et caisses en bois

Possibilités de palettes et de caisses :

• Palettes 100 x 120 cm
  • boîte / plateaux 30 x 50 cm
    • 1180 boîtes / heure
    • Côté d'alimentation 30 cm
  • boîte / plateaux 40 x 60 cm
    • 900 boîtes / heure
    • Côté d'alimentation 40 cm
  • boîte / plateaux 30 x 40 cm
    • 1120 boîtes / heure
    • Côté d'alimentation 30 cm
• Palettes 80 x 120 cm
  • boîte / plateaux 30 x 40 cm
    • 1180 boîtes / heure
    • Côté d'alimentation 30 cm
  • boîte / plateaux 40 x 60 cm
    • 760 boîtes / heure
    • Côté d'alimentation 40 cm
  • boîte / plateaux 30 x 50 cm
    • 820 boîtes / heure
    • Côté d'alimentation 30
• Palettes 106 x 100 cm (uniquement avec la version PAL-108D 120x120)
  • boîte / plateaux 33 x 50 cm
    • 870 boîtes / heure
    • Côté d'alimentation 33 cm
• Palettes 112 x 112 cm (uniquement avec la version PAL-108D 120x120)
  • modèle avec section médiane verticale libre
  • boîte / plateaux 31 x 50 cm
    • 900 boîtes / heure
    • Côté d'alimentation 31 cm
• Palettes 120 x 120 cm (uniquement avec la version PAL-108D 120x120)
  • boîte / plateaux 40 x 60 cm
    • 1000 boîtes / heure
    • Côté d'alimentation 40 cm

Options d'alimentation et de sortie de palettes sur les palettiseurs Sorma PAL. Moyennant quelques modifications, les palettiseurs Sorma PAL offrent diverses options d'alimentation et de sortie de palettes. Selon le niveau d'automatisation souhaité et le nombre de machines, différentes solutions peuvent être mises en œuvre.

Système d'alimentation de palettes partagées

Ces palettiseurs fonctionnaient auparavant avec un système d'alimentation de palettes partagé, composé d'un portique équipé d'une grue et d'un chariot à palettes acheminant les palettes vides vers plusieurs palettiseurs. Ce système est disponible uniquement en option (voir référence 16252408003) et uniquement pour l'achat d'au moins trois palettiseurs.

Les palettiseurs actuellement proposés ne sont pas équipés d'un système d'alimentation standard pour palettes. Un convoyeur à chaîne de sortie pour palettes pleines est inclus de série. Cependant, sans système d'alimentation pour palettes vides, ce convoyeur de sortie est inutilisable.

Options d'alimentation en palettes vides

1. Alimentation manuelle avec transpalette ou chariot élévateur

La méthode la plus simple : les palettes sont placées ou retirées manuellement à l'aide d'un transpalette ou d'un chariot élévateur.

• Le convoyeur à chaîne n'est pas utilisé ou installé dans cette configuration.
• La hauteur de la plaque doit être réglée plus bas. Pour ce faire, décalez la chaîne de quelques dents sur le pignon.
• Aucun composant supplémentaire requis.

2. Alimentation automatique par convoyeur à chaîne ou à rouleaux Un convoyeur à chaîne ou à rouleaux motorisé supplémentaire est placé devant le convoyeur de sortie existant, sur le côté de la plaque de formage et du plateau tournant.

• Les palettes vides sont placées individuellement sur ce convoyeur.
• La machine alimente automatiquement une palette vide lorsque cela est nécessaire et décharge les palettes pleines.
• Modifications nécessaires : convoyeur à chaîne ou à rouleaux supplémentaire + réglages du système électrique dans la machine.

3. Dépilage entièrement automatique avec magasin de palettes Une extension de l'option 2, comprenant un magasin de palettes et un dépileur de palettes.

• Une pile de palettes vides est placée dans le magasin.
• Le dépileur alimente automatiquement le convoyeur en palettes individuelles.
• Pour cette option, une collaboration avec un partenaire Sorma spécialisé est recommandée.

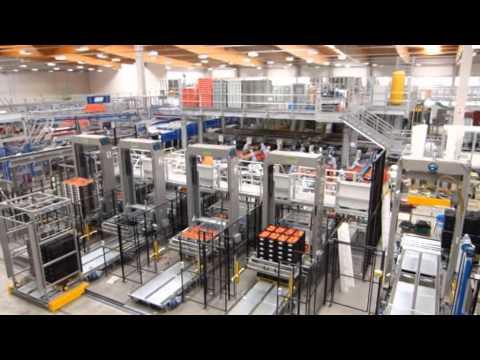

4. Alimentation centrale par navette à palettes pour plusieurs machines

• Idéal pour placer plusieurs palettiseurs en ligne
• Une navette à palettes transporte les palettes vides d'un point central vers toutes les machines.
• Il s’agit du même système utilisé précédemment avec ces palettiseurs.
• Avantage : des composants d’occasion sont disponibles, ce qui rend l’investissement abordable.

Facultatif:

• L'entrepôt à palettes avec navette d'alimentation
  • Le stock de palettes et la navette d'approvisionnement peuvent être achetés lors de l'achat d'au moins 3 palettiseurs.

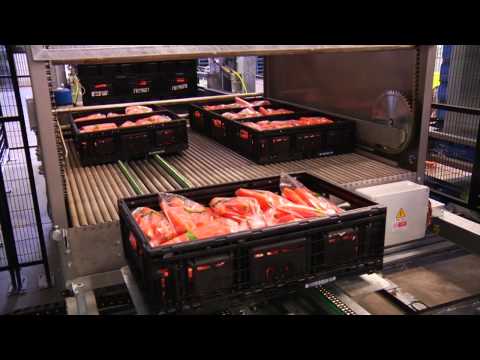

Un palettiseur automatique qui empile des caisses et des caisses en bois, en plastique ou en carton sur des palettes. L'alimentation rotative et les rouleaux du PAL-108D dirigent les produits vers des configurations prédéfinies pour l'empilage.

Après l'ajout de chaque couche, une plaque rétractable et des pinces pneumatiques déplacent la couche suivante en position et l'abaissent en position d'empilage.

Le PAL-108D peut être configuré pour empiler des cartons lourds et en surpoids, des boîtes et des caisses instables, des palettes d'exportation avec différentes configurations de couches.
